Орталықтан тепкіш сорғының ағып кетуін түсіну үшін алдымен орталықтан тепкіш сорғының негізгі жұмысын түсіну маңызды. Ағын сорғының жұмыс дөңгелегінің көзінен және жұмыс дөңгелегінің қалақшаларынан жоғары түскенде, сұйықтық төмен қысымда және төмен жылдамдықта болады. Ағын волют арқылы өткенде қысым артып, жылдамдық артады. Содан кейін ағын разряд арқылы шығады, бұл кезде қысым жоғары, бірақ жылдамдығы баяулайды. Сорғыға түсетін ағын сорғыдан шығуы керек. Сорғы қысымды (немесе қысымды) береді, яғни ол сорғы сұйықтығының энергиясын арттырады.
Муфта, гидравликалық, статикалық қосылыстар және мойынтіректер сияқты орталықтан тепкіш сорғының кейбір құрамдас бөліктерінің істен шығуы бүкіл жүйенің істен шығуына әкеледі, бірақ барлық сорғы ақауларының шамамен алпыс тоғыз пайызы тығыздағыш құрылғының дұрыс жұмыс істемеуінен болады.
МЕХАНИКАЛЫҚ Пломбаларға ҚАЖЕТ

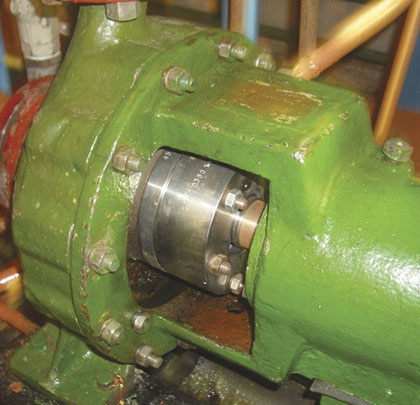

Механикалық тығыздағыш - айналмалы білік пен сұйықтық немесе газ толтырылған ыдыс арасындағы ағып кетуді бақылау үшін қолданылатын құрылғы. Оның негізгі міндеті ағып кетуді бақылау болып табылады. Барлық тығыздағыштар ағып кетеді — олар бүкіл механикалық тығыздағыш бетінде сұйық қабықшаны сақтау үшін қажет. Атмосфералық жағынан шығатын ағып кету айтарлықтай төмен; мысалы, көмірсутегідегі ағып кету VOC өлшегішімен бөлік/миллионмен өлшенеді.
Механикалық тығыздағыштар әзірленбес бұрын, инженерлер әдетте механикалық орауышпен сорғыны тығыздады. Механикалық орау, әдетте графит сияқты майлаушымен сіңдірілген талшықты материал, бөліктерге кесіліп, «салғыш қорап» деп аталатын нәрсені толтырды. Содан кейін қаптама безі қосылды
барлығын жинау үшін артқы жағына қойыңыз. Қаптама білікпен тікелей байланыста болғандықтан, ол майлауды қажет етеді, бірақ бәрібір ат күшін тонайды.
Әдетте «шам сақинасы» қаптамаға шайылған суды қолдануға мүмкіндік береді. Білікті майлау және салқындату үшін қажет бұл су процеске немесе атмосфераға ағып кетеді. Қолданбаңызға байланысты сізге қажет болуы мүмкін:
· ластануды болдырмау үшін жуу суын процестен басқа жаққа бағыттаңыз.
· жуу суының еденге жиналуын болдырмаңыз (шамадан тыс бүрку), бұл әрі OSHA мәселесі, әрі үй шаруашылығына қатысты.
· мойынтірек қорабын майды ластап, ақырында мойынтіректердің істен шығуына әкелетін шайылған судан қорғаңыз.
Әрбір сорғы сияқты, сорғыны іске қосу үшін қажет жылдық шығындарды анықтау үшін оны тексергіңіз келеді. Қаптама сорғысын орнату және техникалық қызмет көрсету қолжетімді болуы мүмкін, бірақ оның минутына немесе жылына қанша галлон су тұтынатынын есептесеңіз, құны сізді таң қалдыруы мүмкін. Механикалық тығыздағыш сорғы сізге көп жылдық шығындарды үнемдеуі мүмкін.
Механикалық тығыздағыштың жалпы геометриясын ескере отырып, тығыздағыш немесе сақина бар кез келген жерде ықтимал ағып кету нүктесі пайда болады:
· Механикалық тығыздағыш қозғалған кезде эрозияға ұшыраған, тозған немесе бұзылған динамикалық тығыздағыш сақина (немесе тығыздағыш).
· Механикалық тығыздағыштар арасындағы кір немесе ластану.
· Механикалық тығыздағыштар ішінде жобадан тыс операция.
ПЕРІМЕЛЕУ ҚҰРЫЛҒЫСЫНЫҢ БЕС ТҮРІ
Егер орталықтан тепкіш сорғы бақыланбайтын ағуды көрсетсе, жөндеу немесе жаңа орнату қажет екенін анықтау үшін барлық ықтимал себептерді мұқият тексеру керек.
1. Операциялық ақаулар
Ең жақсы тиімділік нүктесін елемеу: сорғыны өнімділік қисығы бойынша ең жақсы тиімділік нүктесінде (BEP) жұмыс істеп жатырсыз ба? Әрбір сорғы а
арнайы тиімділік нүктесі. Сорғыны сол аймақтан тыс жұмыс істегенде, жүйенің істен шығуына әкелетін ағынға қатысты мәселелер туындайды.
Жеткіліксіз таза оң сору басы (NPSH): сорғыға жеткілікті сору басы болмаса, айналмалы жинақ тұрақсыз болып, кавитация тудыруы және тығыздағыштың істен шығуына әкелуі мүмкін.
Өшірулі жұмыс: сорғыны дроссельдеу үшін басқару клапанын тым төмен орнатсаңыз, ағынды тұншықтыра аласыз. Тұншықтырылған ағын сорғы ішіндегі рециркуляцияны тудырады, бұл жылуды тудырады және тығыздағыштың бұзылуына ықпал етеді.
Құрғақ жұмыс және тығыздағыштың дұрыс емес желдетуі: Механикалық тығыздағыш жоғарғы жағында орналасқандықтан, тік сорғы ең сезімтал болып табылады. Егер сізде дұрыс желдеткіш болмаса, ауа тығыздағыштың айналасында тұрып қалуы мүмкін және сальникті шығара алмайды. Егер сорғы осы күйде жұмысын жалғастырса, механикалық тығыздағыш көп ұзамай істен шығады.
Будың төменгі шегі: бұл жыпылықтайтын сұйықтықтар; ыстық көмірсутектер атмосфералық жағдайларға ұшыраған кезде жыпылықтайды. Сұйықтық пленкасы механикалық тығыздағыш арқылы өтіп бара жатқанда, ол атмосфералық жағында жыпылықтап, ақауға әкелуі мүмкін. Бұл ақаулық жиі қазандықты беру жүйелерінде болады - тығыздағыш беттеріндегі қысымның төмендеуімен 250-280ºF шамасында ыстық су жыпылықтайды.
2. Механикалық ақаулар
Біліктердің сәйкес келмеуі, муфталардың теңгерімсіздігі және жұмыс дөңгелегі тепе-теңдігінің бұзылуы механикалық тығыздағыштың бұзылуына ықпал етуі мүмкін. Сонымен қатар, сорғыны орнатқаннан кейін, құбырлар дұрыс емес бұралған болса, сіз сорғыға көп күш түсіресіз. Сондай-ақ нашар негізді болдырмау керек: база қауіпсіз бе? Ол дұрыс толтырылған ба? Сіздің аяғыңыз жұмсақ па? Ол дұрыс бекітілген бе? Және соңғысы, мойынтіректерді тексеріңіз. Егер мойынтіректердің төзімділігі жұқа тозса, біліктер қозғалып, сорғыда діріл тудырады.
3. Құрамдас бөліктерінің ақауларын тығыздау
Сізде жақсы трибологиялық (үйкеліс күшін зерттейтін) жұп бар ма? Сіз дұрыс беттік комбинацияларды таңдадыңыз ба? Тығыздағыш материалдың сапасы туралы не деуге болады? Сіздің материалдарыңыз нақты қолданбаңызға сәйкес пе? Химиялық және жылу шабуылдарына дайындалған тығыздағыштар мен тығыздағыш сақиналар сияқты дұрыс қайталама тығыздағыштарды таңдадыңыз ба? Серіппелеріңіз бітеліп қалмауы керек немесе сильфоныңыз тот баспауы керек. Соңында, қысымның немесе қызудың әсерінен беттің бұрмалануын қадағалаңыз, өйткені үлкен қысымдағы механикалық тығыздағыш шын мәнінде иіліп қалады және қиғаш профиль ағып кетуі мүмкін.
4. Жүйені жобалаудағы ақаулар
Сізге жеткілікті салқындатумен бірге тығыздағышты жуудың дұрыс орналасуы қажет. Қос жүйелерде кедергі сұйықтықтары бар; Қосалқы тығыздағыш кастрюль дұрыс жерде, дұрыс аспаптармен және құбырлармен болуы керек. Сору кезіндегі түзу құбырдың ұзындығын ескеру қажет — жиі оралған сырғанау ретінде келетін кейбір ескі сорғы жүйелерінде ағын дөңгелегінің көзіне кірер алдында сору кезінде 90º шынтағы бар. Шынтақ айналмалы жинақта тұрақсыздықты тудыратын турбулентті ағынды тудырады. Барлық сору/шығару және айналып өту құбырлары да дұрыс жобалануы керек, әсіресе кейбір құбырлар бірнеше жылдар бойы жөндеуден өткен болса.
5. Қалғанының бәрі
Басқа әртүрлі факторлар барлық сәтсіздіктердің шамамен 8 пайызын құрайды. Мысалы, механикалық тығыздағыш үшін қолайлы жұмыс ортасын қамтамасыз ету үшін кейде қосалқы жүйелер қажет. Қос жүйелерге сілтеме жасау үшін ластануды немесе технологиялық сұйықтықтың қоршаған ортаға төгілуін болдырмайтын тосқауыл ретінде әрекет ететін көмекші сұйықтық қажет. Дегенмен, пайдаланушылардың көпшілігі үшін алғашқы төрт санаттың біріне жүгіну оларға қажетті шешімді сақтайды.
ҚОРЫТЫНДЫ
Механикалық тығыздағыштар айналмалы жабдықтың сенімділігінің негізгі факторы болып табылады. Олар жүйенің ағып кетуіне және істен шығуына жауап береді, бірақ олар сонымен бірге жолда елеулі зақым келтіретін мәселелерді де көрсетеді. Тығыздағыш сенімділігіне тығыздағыштың дизайны мен жұмыс ортасы қатты әсер етеді.
Фрэнк Ротелло, Cummins-Wagner Co., Inc. инженер-механигі.
